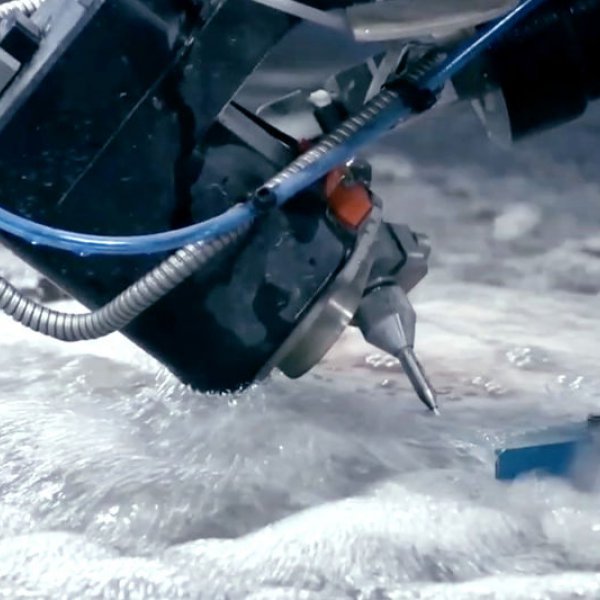

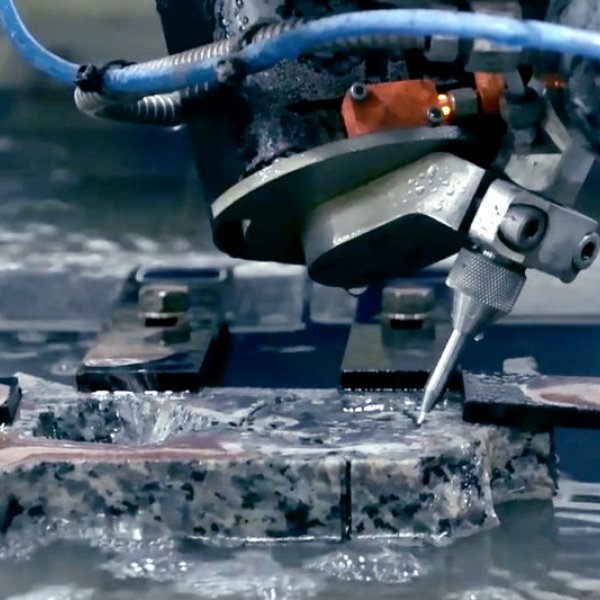

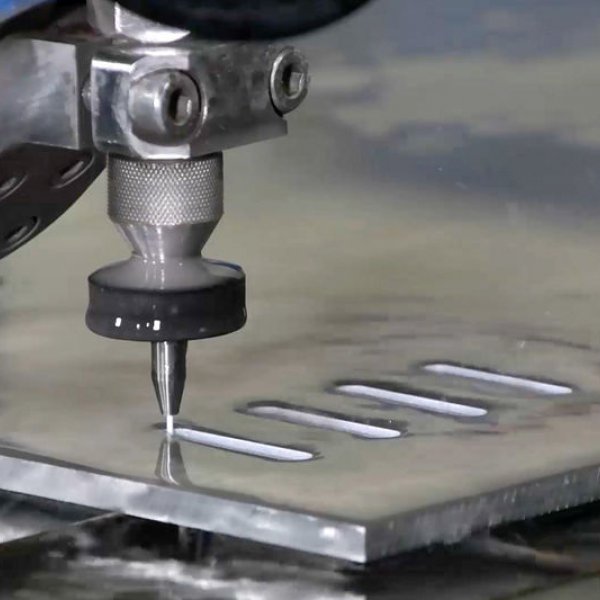

5 eksen su jeti kesim kafası

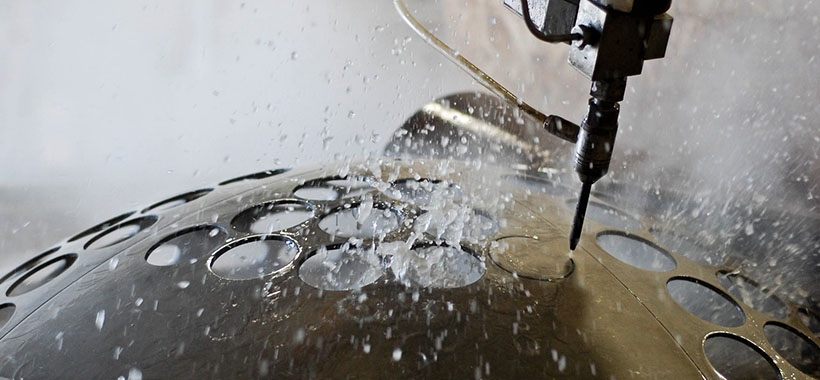

Kontrol üniteleri ve eksen hareket teknolojilerindeki son gelişmelerle 5 eksenli Cnc su jeti kesim uygulamaları bir gerçek haline gelmiştir. Bir su jeti üzerindeki normal eksen X(sol / sağ)  , Y(ileri / geri) ,  ve Z (yukarı / aşağı) olarak adlandırıldığında, 5 Eksenli sistem ek bir A ekseni (dik açı) ve C ekler ekseni (Z ekseni etrafında dönme) tarafından oluşur.

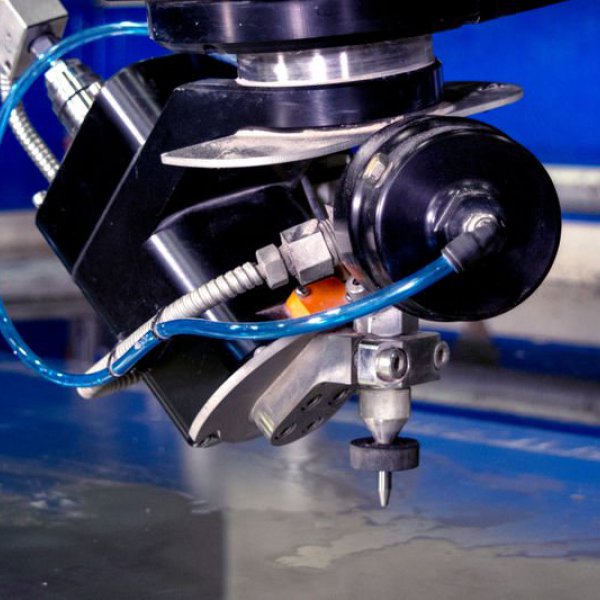

Kompakt ve tam entegre 5 Eksen kesim kafası, 60 ° 'ye kadar 5 Eksenli kesimleri ve 2D kesimlerde çalışma alanında bir azalma olmadan konik telafiye(otomatik kompanzasyona) izin verir.

5 eksen kafadaki A ve C motorları için devir başına; 600.000 kodlayıcı sayımına izin vererek 40 Nm’lik bir tork ile +-1 ark/dakika hassasiyet elde edilir.Bu denli mekanik hassasiyeti sağlamak adına , hassas robot uygulamalarında yaygın olarak kullanılan 2 adet  harmonik drive actator mevcuttur.
